La brida prensaestopa es la encargada junto con el casquillo o retén y la empaquetadura de favorecer el cierre estanco entre la tapa de la válvula y el vástago. La brida empuja a la empaquetadura para lograr dicho sello en la caja de empaquetado actuando verticalmente de arriba hacia abajo y el casquillo se sitúa en la parte superior donde hacer asiento la empaquetadura (lo veremos en otra explicación).

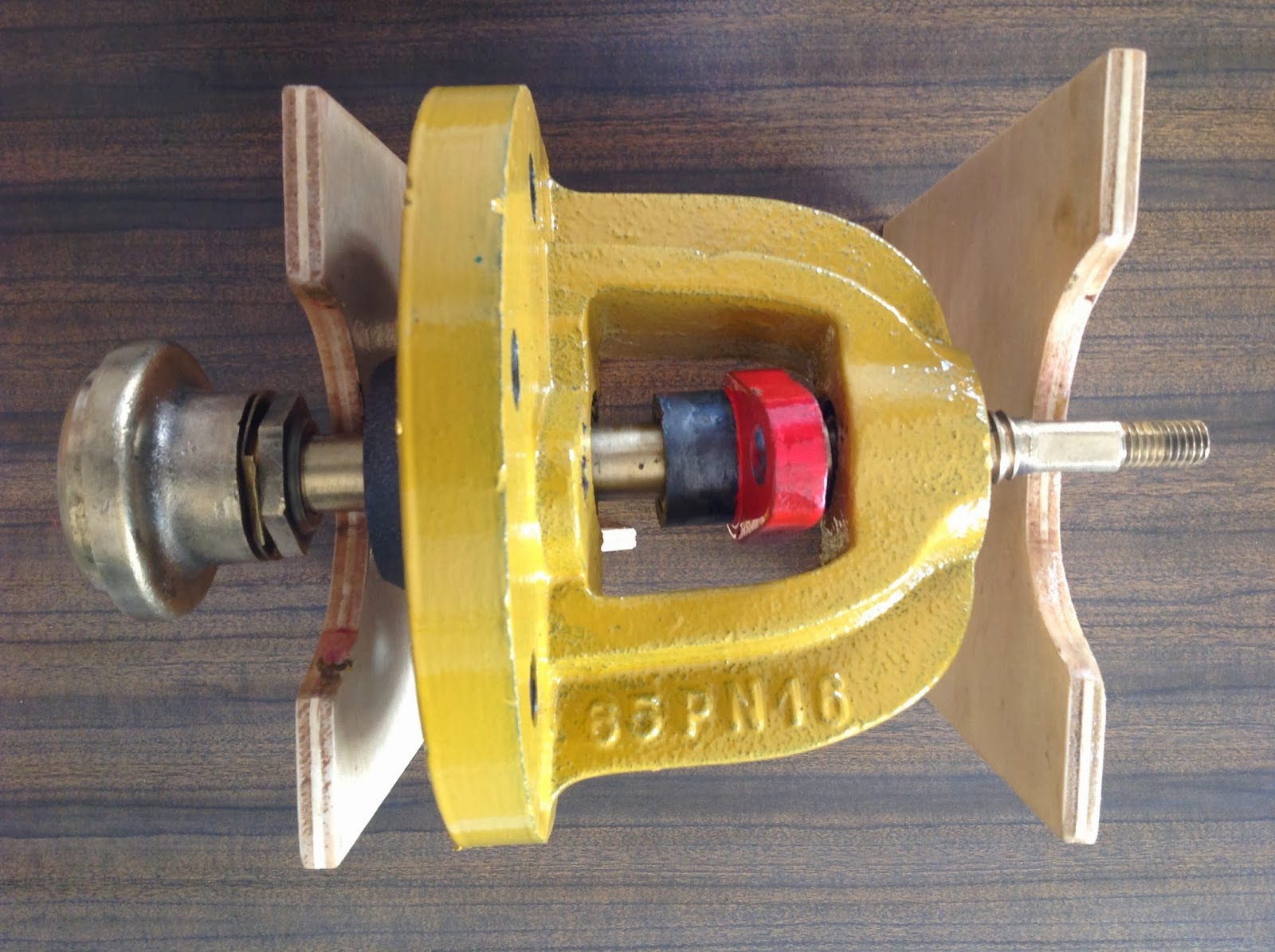

Como se observa en la foto, vemos que la brida tiene dos aligeramientos en los cuales van dos pernos con sus correspondientes tuercas y arandelas para realizar el ajuste de presión y así favorecer el cierre.
Vemos también dos trozos de empaquetadura o prensestopa, siendo estos los encargados de realizar el cierre mediante el apriete de la brida. Como curiosidad aclarar que estos prensas se han de cortar al diámetro del vástago con un ángulo de 45º a modo que al enfrentarlos uno al otro cuando se coloquen no quede un escalón y encajen perfectamente. por otro lado, la caja de empaquetado puede llevar diferentes números de prensas, en este caso, esta válvula lleva tres unidades una sobre de la otra y a la hora de colocarlos se han de disponer de tal manera que la unión de un prensa con respecto a la unión del siguiente formen un ángulo de 90º respectivamente.
